製品概要

MTX-70-HBシリーズは、3G/HD/SD-SDI、DVB-ASI信号対応のマトリックススイッチャーです。マルチレートリクロック、ブランキングスイッチ、RS-422によるリモート制御に対応しています。Micro BNCコネクター採用により小型化を実現しており、オプションのリモートパネルによる手動切り替えも可能です。MTX-70P-1616、MTX-70P-X1、MTX-70P-NWはキートップに最大8文字の漢字表示が可能で、パネル上でクロスポイントの設定が一目瞭然です。

• ※ MTX-70-3216HB/3232HBをご使用の際には、放熱の関係でコネクターモジュール及びメインモジュールを必ず筐体のスロット1〜3(3216HB)、1〜4(3232HB)に取り付けてください。

機種別入出力表

型名	入力数	出力数	スロット 数	対応パネル
MTX-70U-1616 1,100,000円	16	16	2	MTX-70P-1616 470,000円	MTX-70P-X1 180,000円	MTX-70UP-161 170,000円 MTX-70UP-321 180,000円 MTX-70P-NW 470,000円
MTX-70U-3232 1,600,000円	32	32	3	MTX-70P-3232 470,000円
MTX-70H-7272 2,600,000円	72	72	1	―
MTX-70-44HB 320,000円	4	4	1	MTX-70P-1616 470,000円
MTX-70-88HB 480,000円	8	8	2
MTX-70-168HB 580,000円	16	8	2
MTX-70-1616HB 680,000円	16	16	2

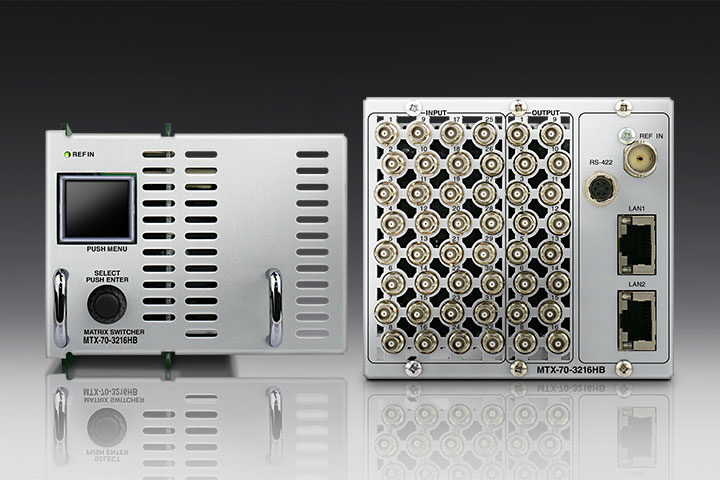

MTX-70-3216HB 1,100,000円	32	16	3	―	―

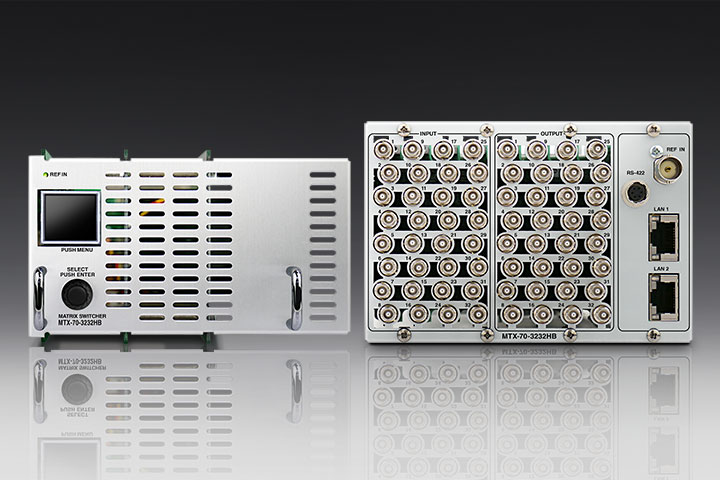

MTX-70-3232HB 1,300,000円	32	32	4

特長

• ● 3G/HD/SD-SDI、DVB-ASI(EN50083-9)に対応
• ● 3G/HD/SD-SDI信号を自動判別し、リクロック出力※1
• ● リファレンス入力があり、ブランキングスイッチに対応※2、※3
• ● Micro BNCコネクター採用による小型化を実現
• ● クロスポイントの設定を16パターンまでプリセット可能
• ● 電源起動時のクロスポイント設定は、電源遮断時の設定を保持
• ● 電源起動時、任意のプリセットパターンを指定可能
• ● 指定した入力を順番に出力するシーケンスモードを搭載
• ● オプションのGPI-70Bの使用で、プリセットパターンを接点制御※4
• ● オプションパネルMTX-70P-1616、MTX-70P-X1による手動制御に対応
• ● MTX-70P-1616、MTX-70P-X1(オプション)は計8台までカスケード接続可能
  (MTX-70-3216HB/3232HBを除く)
• ● オプションネットワークパネル MTX-70P-NW、MTX-70UP-321、MTX-70UP-161による手動制御に対応※5
• ● RS-422によるリモート制御に対応※6
• ● UDP通信によるリモート制御に対応※7
• ● Vbus筐体のLAN端子を使用して、SNMPの監視、及びリモート制御に対応※6
• ● 4K切り替え(Quad-Link)やFill&KEY切り替えなど(Dual-Link)対応(MTX-70-44HBは除く)※8
• ● クワッドリンクスイッチャーが可能(MTX-70-88HB×2台で4×4、MTX-70-168HB×2台で8×4、MTX-70-1616HB×2台で8×8)
• ● ボタンのバックライトを消灯または点滅させて入力信号が無くなったことを伝える、入力信号モニター機能
• ● モジュール冷却用FANの二重化(MTX-70-3216HB/3232HBのみ)※9

• ※1　SMPTE424M、SMPTE292M、SMPTE259M-C、DVB-ASI(EN50083-9)以外のデジタル信号はリクロッカーをバイパスし、出力します。
• ※2　3G/HD/SD-SDI信号入力時、かつ同じフォーマットの切り替え時のみ、ブランキングスイッチが可能。DVB-ASI信号はブランキングスイッチに対応しません。
• ※3　他のリファレンスマスターのモジュール、またはVbus筐体からリファレンス信号を受信することが可能です。他モジュールにリファレンスを供給する機能はありません。
• ※4　GPI-70BはMTX-70-HBシリーズのRS-422 I/Fを占有します。クロスポイント制御は入出力数により制御可能なチャンネル数に制限があります。
• ※5　詳細は各製品の取扱説明書を参照してください。
• ※6　簡易制御アプリケーションを付属しています。
• ※7　詳細は、弊社営業部にお問い合わせください。
• ※8　Quad-Linkは2×2(MTX-70-88HB)、4×2(MTX-70-168HB)、4×4(MTX-70-1616HB)、8×4(MTX-70-3216HB)、8×8(MTX-70-3232HB)、Dual-Linkは4×4(MTX-70-88HB)、8×4(MTX-70-168HB)、8×8(MTX-70-1616HB)、16×8(MTX-70-3216HB)、16×16(MTX-70-3232HB)のマトリックススイッチャーとして使用できます。
• ※9　冷却FANは二重化してあります。直ちに使用を中止できない場合、片側FANだけでの運用も可能ですが、早めの修理をお勧めします。

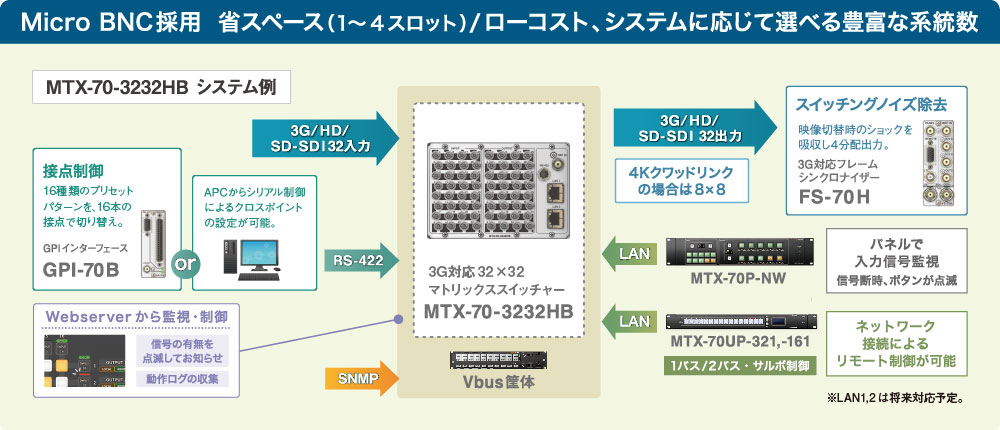

システム例(MTX-70-3232HB)

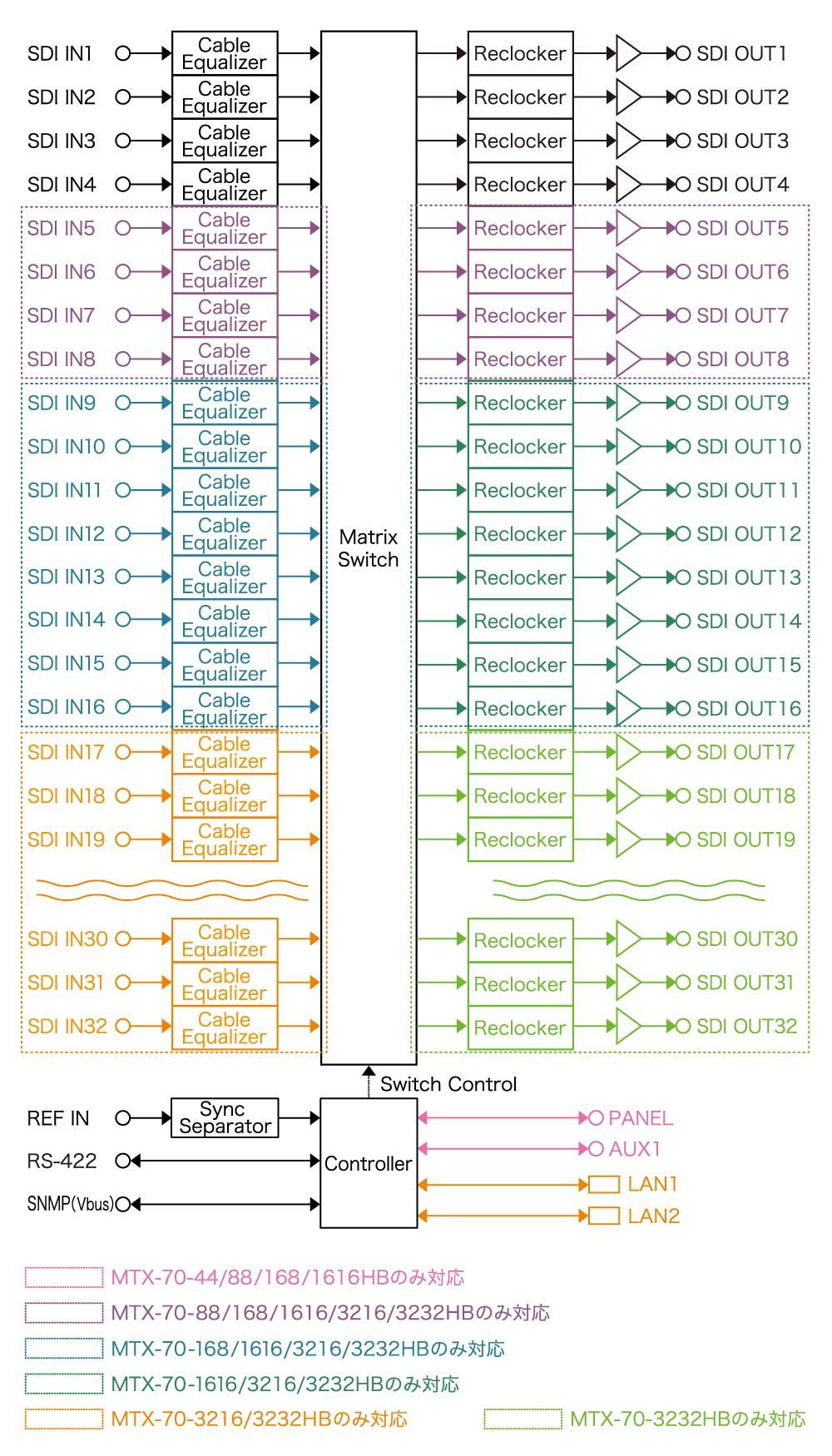

ブロック図
