Mini Box
mux-30u RoHS対応
12G対応
音声マルチプレクサー
MUX-30U
希望小売価格　680,000円 (税別)

仕様

構成

MUX-30U 本体
VAC-12V03
(付属1台)		 AC電源アダプター
電源二重化をご使用の場合は、別途オプションのMUX-30U-02と2台目のVAC-12V03Aをご用意ください。
MUX-30U-01
(オプション)		 デジタル音声用BNC変換ケーブル(BNC 12個)
Dsub→BNC変換オプションケーブル(1m)
55,000円(税別)
MUX-30U-01P3
(オプション)		 デジタル音声用BNC変換ケーブル(BNC 12個 PLUG 3m)
Dsub→BNC PLUG変換オプションケーブル(3m)
55,000円(税別)
MUX-70U-02
(オプション)		 アナログ音声用変換ケーブル(キャノン3ピンメス4個)
Dsub→3ピンキャノン(メス)変換オプションケーブル(4CH対応)(1m)
30,000円(税別)
MUX-70U-03
(オプション)		 アナログ音声用変換ケーブル(キャノン3ピンオス4個)
Dsub→3ピンキャノン(オス)変換オプションケーブル(4CH対応)(1m)
30,000円(税別)
MUX-30U-02
(オプション)		 電源二重化2分岐ケーブル
20,000円(税別)
MUX-30U-03
(オプション)		 DEMUXオプション
EMB音声をAES/EBUで出力するデマルチプレックス機能
100,000円(税別)

機能

音声レベル調整・
チャンネル組み換え		 各音声ソースのレベル調整・チャンネル組み換えが可能です。
オーディオ・オーバー SDI入力信号に重畳されているエンベデッド音声に、外部入力音声をオーバーレイできます。
ダウンミックス SDI入力信号に重畳されているエンベデッド音声、または外部入力音声をダウンミックスすることが可能です。
タイムコードパケット LTC信号を入力し、タイムコードパケット(SMPTE RP188)を重畳できます。(オンスクリーン表示可能)
AVDL機能 最大10ライン分の映像引き込みが可能です。※1
FS機能 約20ライン～1フレーム+20ライン。※2
音声遅延調整 音声遅延をEMB：1ms～300ms、AES/EBU：1ms～85ms、ANALOG：1ms～85msの範囲で任意に設定できます。
ゲンロックポジション SDI出力の位相を調整できます。
設定プリセット 設定プリセットを登録できます。
NETQ受信 局間制御パケット(ARIB STD-B39)のカレント音声モードを検出し、設定プリセットを自動で切り替えることが可能です。※3
簡易テスト信号出力 簡易テスト信号(映像/音声)を出力することが可能です。※4
SDI入力信号途絶検出 SDI入力信号の途絶を検出し、SDI IN LEDを消灯します。
リファレンス入力信号
途絶検出		 リファレンス入力信号の途絶を検出し、REF IN LEDを橙点滅します。
SDI出力信号途絶検出 SDI信号出力の途絶を検出し、SDI OUT LEDを橙点灯します。
AVDL引き込み
範囲外検出		 AVDLモード時にSDI入力とリファレンス入力の位相差が引き込み範囲外になった場合を検出し、AVDL UNLOCK LEDを橙点灯します。
音声無音検出 指定する任意の音声チャンネルに対し、設定した無音条件を満たした際にAUDIO MUTE LEDを橙点灯します。無音条件は、AND/OR、無音時間(3～90秒)、無音閾値(-50～-80dBFs)
FANアラーム検出 本体に内蔵する空冷FANの回転数が設計値より低下または停止した場合を検出し、ALARM LEDを橙点灯します。
デマルチプレックス機能
(オプション)		 出力SDI信号に重畳されているEMB音声をAES/EBUフォーマットで出力します。
  • ※1　12G-SDI、6G-SDI、3G Level-Bのみ(3G Level-A、HD-SDI時は5ライン)。
  • ※2　12G-SDI、6G-SDI、3G Level-Bのみ(3G Level-A、HD-SDI時は10ライン)。
  • ※3　ARIB TR-B23、ARIB TR-B42で規定のラインにおけるパケットのみ有効。
  • ※4　簡易テスト信号出力はSDI未入力、外部REF未入力の場合フリーラン動作となります。この状態では経時や外囲環境(温度等)変化により、周波数精度の悪化や、出力映像のジッター特性が許容値を超えるなどが発生する場合があります。安定動作には外部リファレンス源が必須です。

定格

入力信号 SDI IN SMPTE 2082-1(TYPE 1 MODE1)/ 2081-1(TYPE 2 MODE1)/
424M/292M準拠、0.8Vp-p/75Ω、BNC 1系統
REF IN BBS：0.43Vp-p/75Ω 3値SYNC：0.6Vp-p/75Ω、 BNC 1系統
LTC IN SMPTE 12M準拠、0.5-4.5Vp-p/10kΩ以上、BNC 1系統
AES/EBU IN SMPTE 276M準拠、100mV～1.1Vp-p/75Ω
BNC 4系統(AES/EBU：4系統8CH)
Dsub-25(f)(インチネジ) 1系統(AES/EBU：12系統24CH)
ANALOG
AUDIO IN		 最大入力24dBm/600Ω、バランス
Dsub-15(f)(インチネジ) 1系統(アナログ音声4系統4CH)
出力信号 SDI OUT1、2 SMPTE 2082-1(TYPE 1 MODE1)/2081-1(TYPE 2 MODE1)/
424M/292M準拠、0.8Vp-p ±10%/75Ω、BNC 2系統
LTC OUT SMPTE 12M準拠、2.0Vp-p ±10%/50Ω以下
BNC 1系統(LTC IN兼用)
AES/EBU OUT SMPTE 276M準拠、1.0Vp-p±10%/75Ω
BNC 4系統(AES/EBU：4系統8CH)
Dsub-25(f)(インチネジ) 1系統(AES/EBU：12系統24CH)
映像
フォーマット		 2160p60/59.94/50(12G-SDI MODE1 Y:Cb:Cr=4:2:2 10bit)
2160p30/29.97/25/24/23.98
(6G-SDI MODE1 Y:Cb:Cr=4:2:2 10bit)
1080p60/59.94/50(3G Level-A, Level-B)
1080p30/29.97/25/24/23.98
1080psF30/29.97/25/24/23.98
1080i60/59.94/50
音声
フォーマット		 SDIエンベデッド 非圧縮リニアPCM 48kHz/24bit
AES/EBU入出力 非圧縮リニアPCM 48kHz/24bit
動作温度 0～40℃
動作湿度 20～80％RH(ただし結露なきこと)
消費電力 22.56VA(12V, 1.88A)
質量 0.92kg
販売開始年月 2022年08月
VAC-12V03A　AC電源アダプター(付属)
電源入力 AC100～240V、47～63Hz、0.93A、平型2ピンプラグ ※
電源出力 DC+12V/3.33A
XLR-4(f) (1番ピン：GND、4番ピン：DC+12V)
動作温度 0～40℃
動作湿度 20～80％RH(ただし結露なきこと)
  • ※ 本製品は240Vの電源電圧に対応しますが、付属のAC電源ケーブルは125V耐圧のものです。本製品を125V～240Vの電源電圧でご使用する場合は、別途240V対応のAC電源ケーブルをご用意ください。

性能

入力特性 SDI IN 分解能 10bit
サンプリング周波数 12G：594MHz・593.4MHz
6G：297MHz・296.7MHz
3G：148.5MHz・148.35MHz
HD：74.25MHz・74.17MHz
反射減衰量 5MHz～1.485GHz：15dB以上
1.485GHz～3GHz：10dB以上
3GHz～6GHz：7dB以上
6GHz～12GHz：4dB以上
エンベデッド音声
AES/EBU
音声通過特性
(サンプリングレート48kHz時)
 振幅リプル 19kHzまで+0.00, -0.05dB以内
周波数特性 19kHzまで-0.05dB以内
19kHz～20kHzまで-0.20dB以内
ANALOG
AUDIO IN		 入力インピーダンス 600Ω
周波数特性 20Hz～20kHzにて0～-0.5dB以内
歪特性 +4dBm 1kHzにて0.1%以下
+24dBm 10kHzにて0.1%以下
S/N 80dB以上(最大入力レベルを基準)
クロストーク +24dBm、100Hz～7.5kHzにて75dB以上
出力特性 SDI OUT
1、2		 分解能 10bit
サンプリング周波数 12G：594MHz・593.4MHz
6G：297MHz・296.7MHz
3G：148.5MHz・148.35MHz
HD：74.25MHz・74.18MHz
信号振幅 0.8Vp-p±10%/75Ω
反射減衰量 5MHz～1.485GHz：15dB以上
1.485GHz～3GHz：10dB以上
3GHz～6GHz：7dB以上
6GHz～12GHz：4dB以上
立ち上がり/
立ち下がり時間		 12G：45ps以下(20%～80%間)
6G：80ps以下(20%～80%間)
3G：135ps以下(20%～80%間)
HD：270ps以下(20%～80%間)
オーバーシュート 10%以下
DCオフセット ±500mV以内
ジッター
特性		 アライメント 12G/6G/3G：0.3UI以下、HD：0.2UI以下
タイミング 12G：8.0UI以下、6G：4.0UI以下
3G：2.0UI以下、HD：1.0UI以下
AES/EBU OUT 分解能 24bit
サンプリング周波数 48kHz
信号振幅 1Vp-p±10%/75Ω
最小遅延 約1ms(DELAY設定=1の場合)
入出力遅延 映像遅延(AVDL時) 約1.6μs～約10ライン
(ゲンロックモード、フォーマットにより変化) ※1
12G：1.56μs～10ライン+1.15μs
6G：3.11μs～10ライン+2.62μs
3G Level-A：1.69μs～ 5ライン+1.32μs
3G Level-B：3.10μs～10ライン+2.30μs
HD：3.37μs～5ライン+2.64μs
映像遅延(FS時) 約20ライン～1フレーム+20ライン ※2
音声遅延 EMB：1～300ms、AES/EBU：1～85ms
ANALOG：1～85ms
1msステップで任意調整
  • ※1　12G-SDI、6G-SDI、3G Level-Bのみ(3G Level-A、HD-SDI時は5ライン)。
  • ※2　12G-SDI、6G-SDI、3G Level-Bのみ(3G Level-A、HD-SDI時は10ライン)。

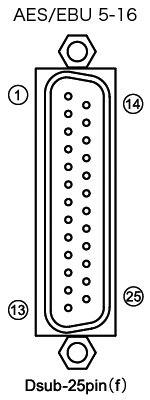

■【AES/EBU 5-16コネクター仕様】
ピン番号 I/O 信号
1～13 ― GND
14 I/O AES/EBU 5　CH 9/10
15 I/O AES/EBU 6　CH 11/12
16 I/O AES/EBU 7　CH 13/14
17 I/O AES/EBU 8　CH 15/16
18 I/O AES/EBU 9　CH 17/18
19 I/O AES/EBU 10　CH 19/20
20 I/O AES/EBU 11　CH 21/22
21 I/O AES/EBU 12　CH 23/24
22 I/O AES/EBU 13　CH 25/26
23 I/O AES/EBU 14　CH 27/28
24 I/O AES/EBU 15　CH 29/30
25 I/O AES/EBU 16　CH 31/32
  • ※ デジタル音声の配線ケーブルを作成する際は、薄型のDsubコネクターのケースをご使用ください。
  • ※ 推奨Dsubコネクターケースは、第一電子工業社製：17JE-25H-1C-CFです。
  • ※ 推奨Dsubコネクターは、ヒロセ電機製： HDBB-25PF(05)です。
  • ※ Dsubコネクターの嵌合ネジはインチタイプです。

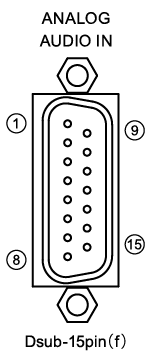

■【ANALOG AUDIO IN 1-4コネクター仕様】
ピン番号 I/O 信号
1 I 平衡音声入力 CH1 HOT
2 I 平衡音声入力 CH1 COLD
3 I 平衡音声入力 CH2 HOT
4 I 平衡音声入力 CH2 COLD
5 I 平衡音声入力 CH3 HOT
6 I 平衡音声入力 CH3 COLD
7 I 平衡音声入力 CH4 HOT
8 I 平衡音声入力 CH4 COLD
9～15 ― GND
  • ※ アナログ音声の配線ケーブルを作成する際は、薄型のDsubコネクターのケースをご使用ください。
  • ※ 推奨Dsubコネクターケースは、第一電子工業社製：17JE-15H-1C-CFです。
  • ※ 推奨Dsubコネクターは、ヒロセ電機製： HDAB-15PF(05)です。
  • ※ Dsubコネクターの嵌合ネジはインチタイプです。

アプリケーション

MUX-30U設定アプリケーション (付属品)

グラフィック機能を活用することによって、MUX-30Uの各種設定をPCのディスプレイ上で視覚的に簡単実行することができます。
  • ※ USB Type A(male) to USB Type mini B(male)変換ケーブルは付属していません。事前に用意ください。
[ 推奨動作環境 ]
OS：Windows® 10 64bit
CPU：Intel CPU2コア以上で1.5GHz以上
メモリ：2GB以上
ディスプレイ：XGA(1024×768ピクセル)以上
カラー：32ビットカラーモード

※注.外観及び仕様は変更することがあります。 SR22
