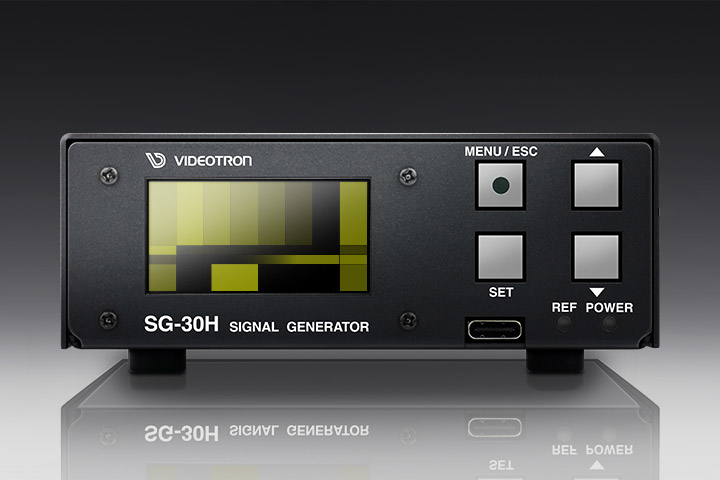

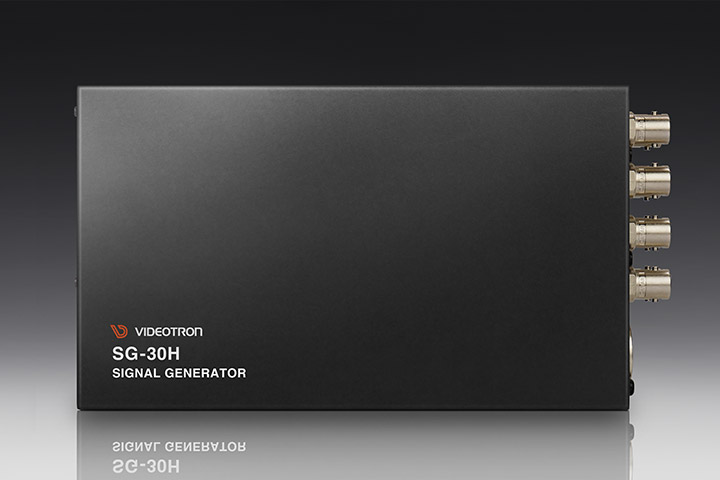

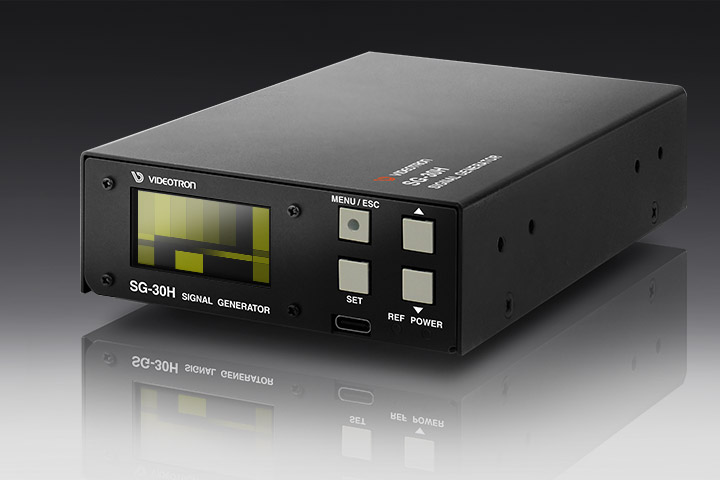

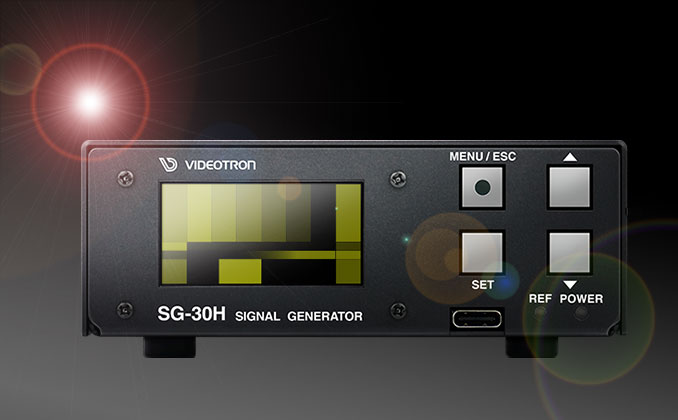

製品概要

SG-30Hは3G/HD/SD-SDIに対応した信号発生器です。SDI OUTはカラーバー信号、ランプ信号などの映像試験信号と音声トーン信号の発生ができます。SDI OUTとREF/AES OUTのBBS(NTSC/PAL)/3値SYNCは各々位相調整できます。

特長

• ● SDI OUTは3G-SDI(1080p60/59.94/50Level-A/B)、HD-SDI(1080i60/59.94/50，1080psF24/23.98，720p60/59/50)、SD-SDI(525i59.94，625i50)のSDI 信号に対応
• ● 映像パターンは100%・75%フルフィールドカラーバー、マルチフォーマットカラーバー(3G/HD-SDI)、SMPTEカラーバー(SD-SDI)、ステアー、ランプ、クロスハッチ、フラットフィールド、チェックフィールド(3G Level-B除く)の発生とスクロールが可能
• ● 映像パターンへサークルやキャラクター文字を合成可能
• ● SDI信号へATC_LTC、ATC_VITCを多重可能(TC内部発生/LTC信号入力)
• ● SDI信号へ放送局間制御信号(カレント映像モード，カレント音声モード)を多重可能(1080p59.94 Level-A，1080i59.94，525i59.94)
• ● 音声トーンを発生可能(エンベデットオーディオCH1〜8、AESデジタルオーディオCH1〜4、1k/800/750/600/500/400/300/250/200/150/100/50Hz、-16〜-80dBFS)

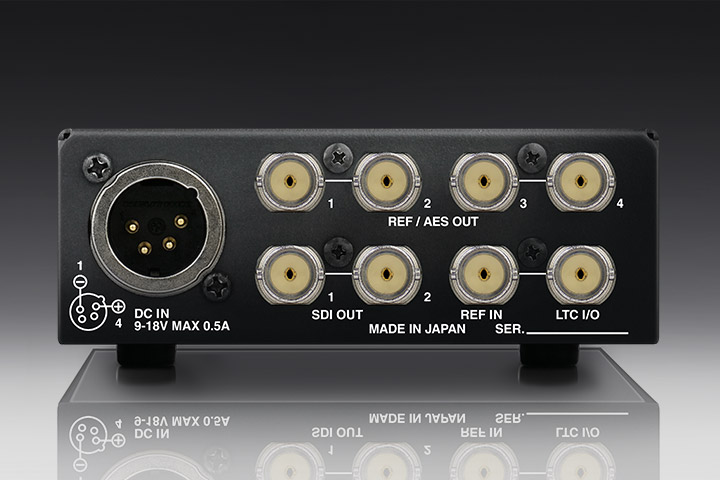

• ● REF/AES OUTはBBS(NTSC/PAL)，3値SYNC，AES/EBUデジタルオーディオから選択可能(BBSは映像フォーマットにより選択できない場合があります)
• ● LTC I/OはLTC信号を出力可能(TC内部発生)

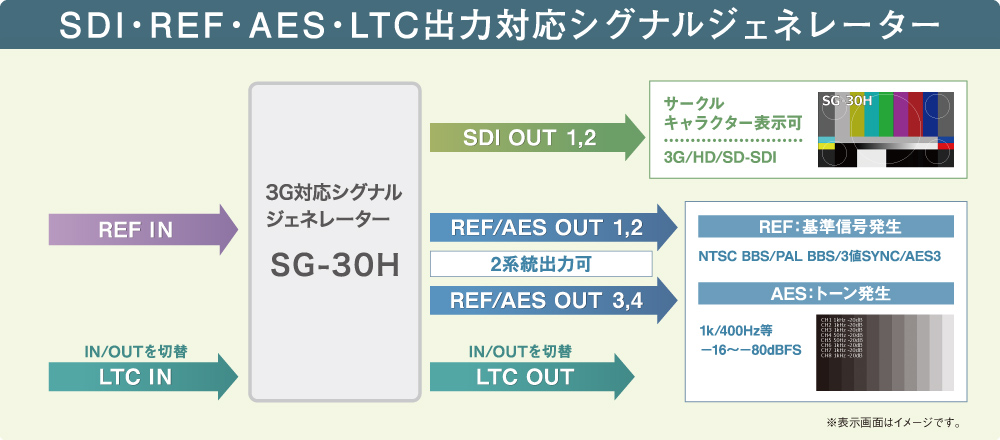

システム例

ブロック図
