UHDダウンコンバーター
UHC-30U
希望小売価格 680,000円 (税別)
製品概要・特長仕様オプション

 製品概要

UHC-30Uは、12G-SDI(TYPE1)、6G-SDI(TYPE2)信号を3G-SDI、またはHD-SDIにダウンコンバートする装置です。信号分配機能を内蔵しており、入力信号を2分配することができます。

新機能が追加されました。詳細はこちら

「UHC-30U-01(オプション)に、『LOOK MILD』『BLACK COMPRESSION』
『SR Live METADATAの読み込みと表示』の機能を追加」

 特長

  • ● 入力信号は、12G-SDI (TYPE1) 2160p/59.94、2160p/50、6G-SDI(TYPE2)2160p/29.97、2160p/25、2160p/24、2160p/23.98に対応 ※1
  • ● 出力信号は、3G-SDI(Level-A/B)の1080p/59.94、1080p/50、HD-SDIの1080i/59.94、1080i/50、1080p/23.98、1080psf/23.98、1080p/24、1080psf/24、1080p/29.97、1080psf/29.97に対応
  • ● 信号分配機能を内蔵しており、入力信号を2分配することが可能 ※2
  • ● 入力信号を自動認識し、12G-SDI、6G-SDI以外の信号をスルー出力 ※3
  • ● ITU-R BT.2020⇒ITU-R BT.709の色域変換機能搭載 ※4
  • ● カラーコレクション機能(R/G/Bのガンマ、レベル、ホワイトバランス、ブラックバランス調整、Yのオフセット、レベル調整、PbPrの色相、彩度調整)を内蔵 ※5
  • ● FS機能を内蔵しており非同期の入力信号をリファレンス信号に同期させることが可能
  • ● 音声は8chのSRCを内蔵しており、音声ソース(SUB IMAGE1/SUB IMAGE2/SUB IMAGE3/SUB IMAGE4)が選択可能
  • ● 指定の2ラインのVANCデータ、及びATCを通過 ※6
  • ● HLG/HLG Live(オプション) / S-log3方式に対応したSDR変換機能を搭載 ※7
  • ※1 信号分配機能は12G/6G/3G/HD/SD-SDI入力信号に対応。
  • ※2 SDI OUT1,2は兼用出力です。メニューよりダウンコンバートまたは分配出力を切り替え。
  • ※3 出力モード「AUTO」を選択した場合に対応。
  • ※4 切り替え制御は、マニュアル/ペイロードを検出による自動切り替えが可能。
  • ※5 プリセットパターンを8種類まで設定可能。
  • ※6 ユーザー定義で12G-SDIのSUB IMAGEの任意の2ライン(9〜41ライン)のVANCを通過させることが可能。ATCについてはSUB IMAGEの9ラインに挿入されるVITCパケットを通過させることが可能。
  • ※7 「SR Live for HDR」はソニー株式会社の提唱する、HDR/SDRの映像を同時かつ効率的に制作することが可能なソリューションです。
    「SR Live Metadata」はHDR/SDR映像を同時制作する「SR Live for HDR」ソリューションにおいてHDR/SDR映像の相互変換に必要なデータ群です。SDI信号やMXFファイル、IPネットワークに重畳でき、対応製品と組み合わせることで変換時の設定ミス防止や運用の簡略化などが可能です。
    注:本機は [HDR DE-KNEE] [KNEE SATURATION] に対応していません。

 システム例

図をクリックすると拡大します。

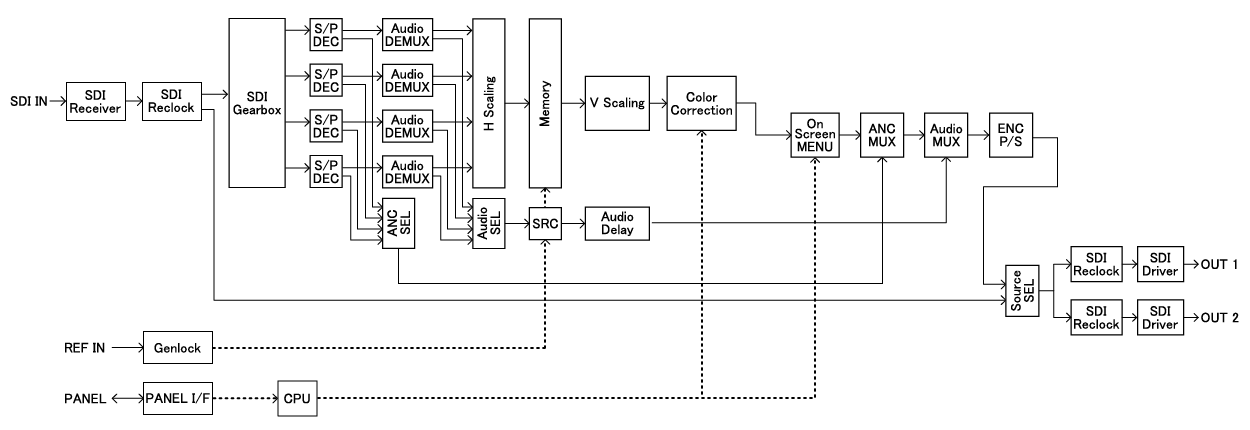

 ブロック図

図をクリックすると拡大します。
