製品概要

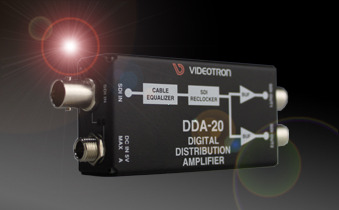

DDA-20は3G/HD/SD-SDI信号対応の分配器です。1系統の入力があり、2分配することができます。ケーブルイコライザーを内蔵しておりますので、3G：120m、HD：260m、SD：480mの同軸ケーブル(5CFB)を接続でき、リクロックされた安定した信号を出力します。全出力チャンネル正極性出力に対応していますので、DVB-ASI信号(EN50083-9)を2分配することが可能です。オプションケーブルUSB-DC-CNL(電源コネクター変換ケーブル)により携帯・タブレット用のバッテリーやパソコンからの電源供給も可能です。

 特長

• ● 3G-SDI、HD-SDI、SD-SDI映像信号を2分配することが可能 ※1
• ● DVB-ASI信号を2分配することが可能 ※2
• ● リクロック機能を搭載
• ● 3G-SDI、HD-SDI、SD-SDI入力を自動で認識
• ● オプションケーブル USB-DC-CNL(電源コネクター変換ケーブル)により、携帯・タブレット用のバッテリーやパソコンからの電源供給も可能

• ※1　出力を一系統だけご使用の際は未使用系統に終端器を取り付けてください。出力コネクターの抜き差し時はCRCエラーが発生しますのでご注意ください。設置場所や使用環境によってCRCエラーが発生する場合があります。筐体に電波やノイズが発生する機器を近づけたり振動を与えたりしないようご注意ください。
• ※2　270MbpsのDVB-ASI信号はリクロックして出力します。
  その場合、入力LEDランプが橙色に点灯します。

 システム例

 ブロック図
