製品概要

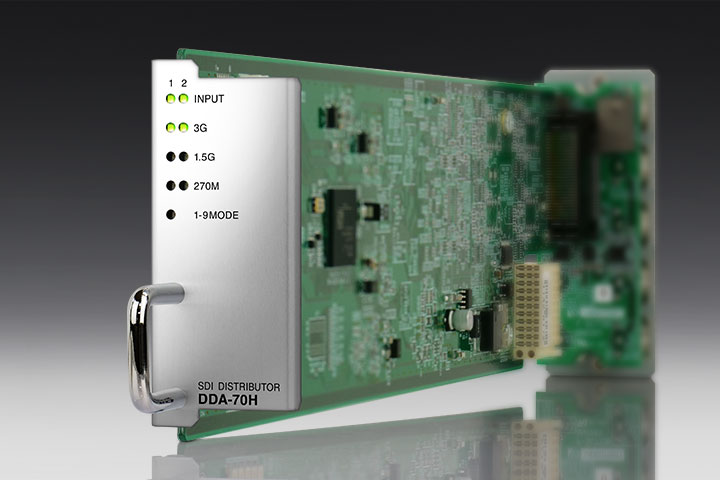

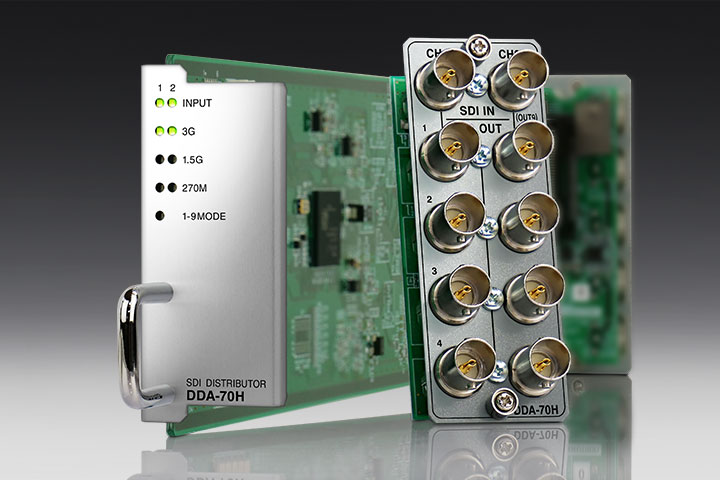

DDA-70Hは3G/HD/SD-SDI信号対応の分配器です。2系統の独立した入力があり、それぞれリクロッカーを通し、4分配することができます。スイッチの設定で1系統を9分配することもできます。SMPTE 310M-1998等のリクロッカーが対応できない信号はリクロッカーをバイパスして分配します。全出力チャンネル正極性出力に対応していますので、DVB-ASI信号(EN50083-9)を9分配することが可能です。

特長

• ● 2系統の信号を各4分配する設定と、1系統の信号を9分配する設定が可能※1
• ● 3G/HD/SD-SDI以外の信号はリクロックせずバッファーして出力※2
• ● 全出力チャンネルDVB-ASI信号(EN50083-9)対応
• ● SNMPに対応※3、※4

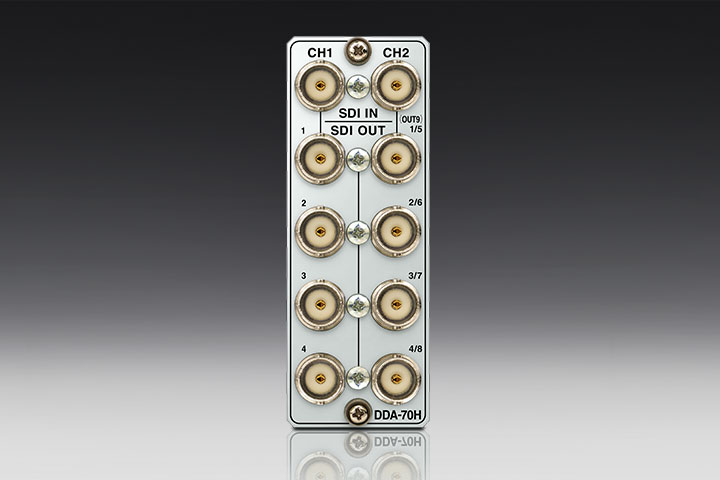

• ※1　基板上のスイッチで分配モードを設定します。9分配モードに設定した時、SDI INのCH2のコネクターが出力端子になります。

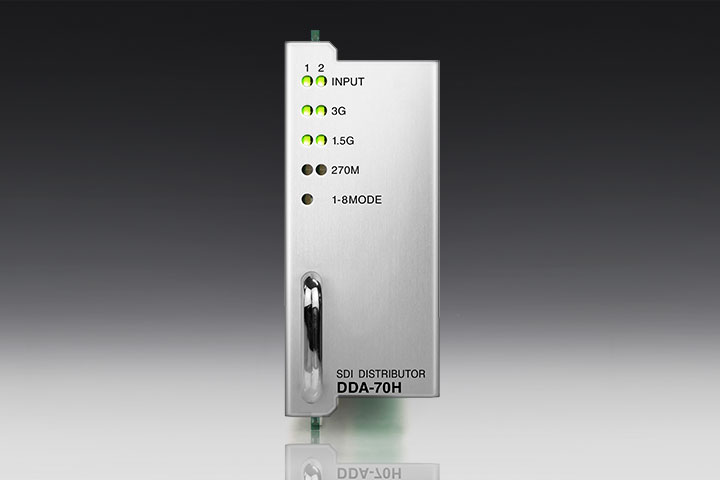

• ※2　270MbpsのDVB-ASI信号はリクロックして出力します。その場合、正面インジケーターのSDランプが点灯します。リクロッカーがロックしない周波数の信号(SMPTE 310M-1998等)に対しては、DIPSWの設定により、INPUTランプを点灯させることができます。
• ※3　SNMP対応の Vbus筐体が必要です。詳細は弊社までお問い合わせください。
• ※4　SNMPトラップは、基板の抜き差し、及びリクロックステータス、入力信号振幅レベルに対応しています。リクロッカーがロックしない周波数の信号(SMPTE 310M-1998等)に対しても、入力信号の有無を監視することができます。

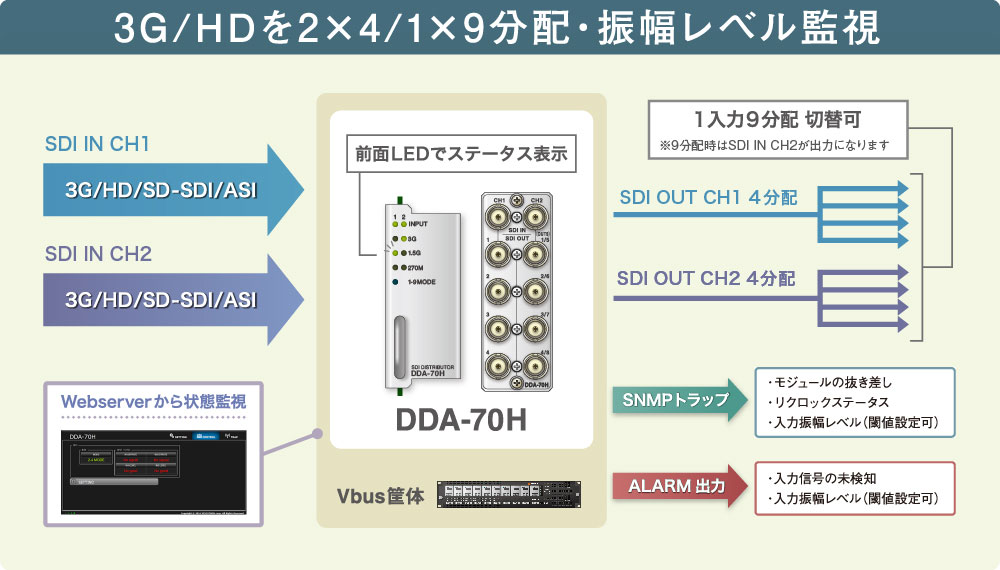

システム例

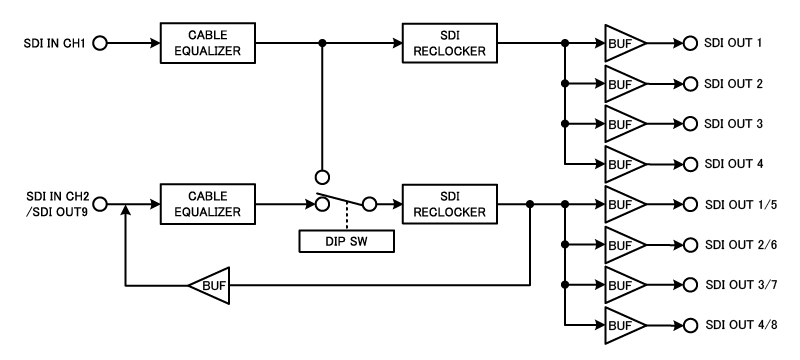

ブロック図
