製品概要

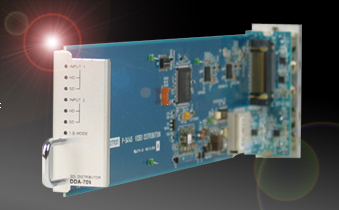

DDA-70Vは3G/HD/SD-SDI信号対応の分配器です。2系統の独立した入力があり、それぞれ4分配することができます。スイッチの設定で1系統を8分配することもできます。高性能のケーブルイコライザー、マルチレートリクロッカーを内蔵していますので、ケーブル長180m(5CFB規格)のHD-SDI信号を受信し、分配することが可能です。3G/HD/SD-SDI以外の信号はリクロッカーをバイパスします。全出力チャンネル正極性出力に対応していますので、DVB-ASI信号(EN50083-9)を8分配することが可能です。
特長
- ● 2系統の信号を各4分配する設定と、1系統の信号を8分配する設定を用途に応じて選択
- ● 3G/HD/SD-SDI以外の信号はリクロックせずバッファーして出力 ※1
- ● 全出力チャンネルDVB-ASI信号(EN50083-9)対応
- ● SNMPに対応 ※2、※3
- ※1 270MbpsのDVB-ASI信号はリクロックして出力します。その場合、正面インジケーターのSDランプが点灯します。
- ※2 SNMP対応のVbus筐体が必要です。詳細は弊社までお問い合わせください。
- ※3 SNMPトラップは、基板の抜き差し、及びリクロックステータスに対応しています。リクロッカーがロックしない周波数の信号(SMPTE 310M-1998等)に対しては、SNMPによる監視はできません。
システム例
図をクリックすると拡大します。
|
