3G対応Eスルー付き
SDI信号分配器
DDA-70E(2CH対応)
希望小売価格 200,000円 (税別)
DDA-70E-S(1×4)
希望小売価格 140,000円 (税別)
製品概要・特長仕様

 製品概要

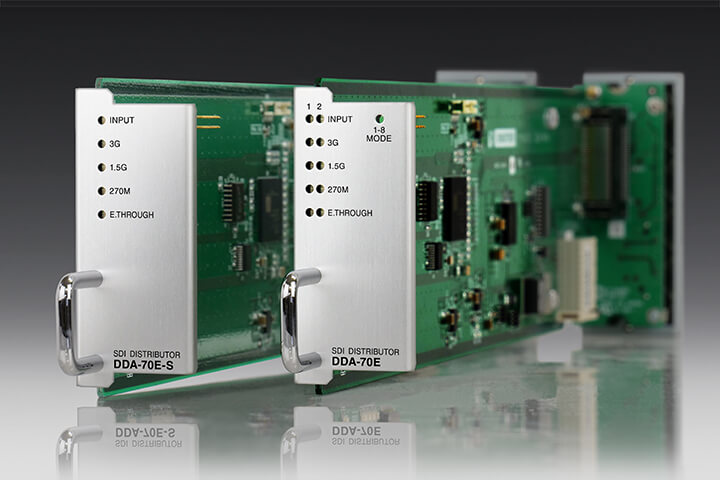

DDA-70E、DDA-70E-Sは緊急時のエマージェンシースルー付き3G/HD/SD-SDI信号対応の分配器です。DDA-70Eは2系統の独立した入力があり、それぞれ4分配することができます。DDA-70E-Sは1系統を4分配できます。高性能のケーブルイコライザー、マルチレートリクロッカーを内蔵しており、3G/HD/SD-SDI信号を受信し分配します。3G/HD/SD-SDI以外の信号はリクロッカーをバイパスします。全出力チャンネル正極性出力に対応していますので、DVB-ASI信号(EN50083-9)をDDA-70Eは2系統をそれぞれ4分配、DDA-70E-Sは1系統4分配することも可能です。

 特長

  • ● エマージェンシースルー対応 ※1
  • ● 2系統の信号を各4分配可能(DDA-70Eのみ)
  • ● 用途に応じて1対8分配可能(DDA-70Eのみ)
  • ● 3G/HD/SD-SDI以外の信号はリクロックせずバッファーして出力 ※2
  • ● 全出力チャンネルDVB-ASI信号(EN50083-9)対応
  • ● SNMPに対応 ※3、※4
  • ※1 入力に対し、SDIOUT1がエマージェンシースルーします。
  • ※2 270MbpsのDVB-ASI信号はリクロックして出力する場合、正面インジケーターの270Mランプが緑色に点灯します。
  • ※3 SNMP対応のVbus筐体が必要です。詳細は弊社までお問い合わせください。
  • ※4 SNMPトラップは、基板の抜き差し、及びリクロックステータスに対応しています。リクロッカーがロックしない周波数の信号(SMPTE 310M-1998等)に対しては、SNMPによる監視はできません。

 システム例

図をクリックすると拡大します。

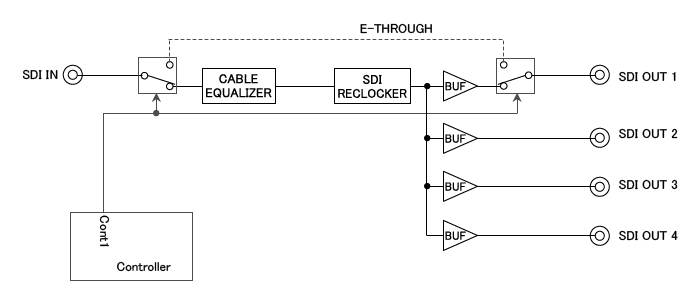

 ブロック図

図をクリックすると拡大します。
DDA-70E
DDA-70E-S
